CFTV



Conversor Power over UTP

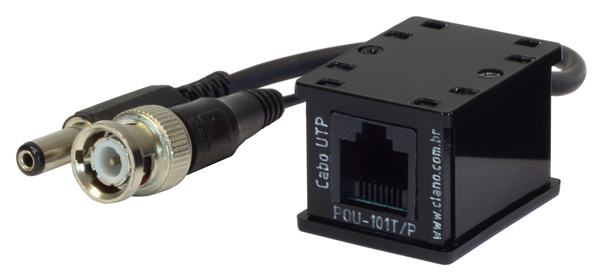

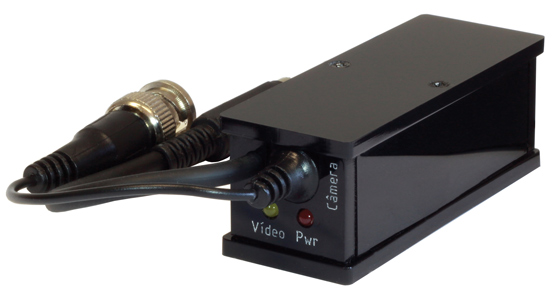

POU-101R e POU-101T




Converte o sinal de vídeo das câmeras de segurança para serem usadas com cabos UTP ate 400 metros. Utiliza o mesmo cabo para receber a alimentação (12V) da câmera.





- Distância de até 400m

- Alta imunidade a ruídos

- Alimentação pelo mesmo UTP

- Leds de indicação

- Proteção de surto/sobrecorrente






  • Descrição
  • Ligações
  • Especificações Técnicas
  • Documentos
Converte o sinal de vídeo para ser usado em cabos UTP com até 400metros
Pode ser usado como transmissor (ligado a câmera) ou receptor (ligado ao DVR)
Compatível com sistemas AHD, HDCVI e HDTVI
Envia a alimentação de uma fonte externa pelo mesmo cabo UTP
Alta imunidade a ruídos (60dB)
Facilita a instalação, utilizando o mesmo cabo para vídeo e alimentação sem gerar interferências
Pode utilizar cabeamento de rede já lançado
Funciona com fontes de 12 a 36 Volts
Leds para indicação de presença de sinal de vídeo e da alimentação
Utiliza conectores Rj45, facilitando a crimpagem dos conectores rabicho BNC injetado
Reduz problemas de mau contato nas instalações
Versão com proteção para surtos extra, para instalações com alto índice de descargas atmosféricas
Desenvolvido e fabricado no Brasil, para as necessidades de nossas instalações
Garantia ilimitada*
(* contra defeitos de fabricação, sem frete)
Ligação POU-101

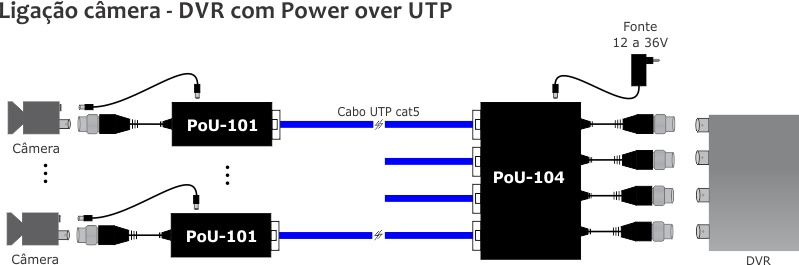

Ligação POU-104

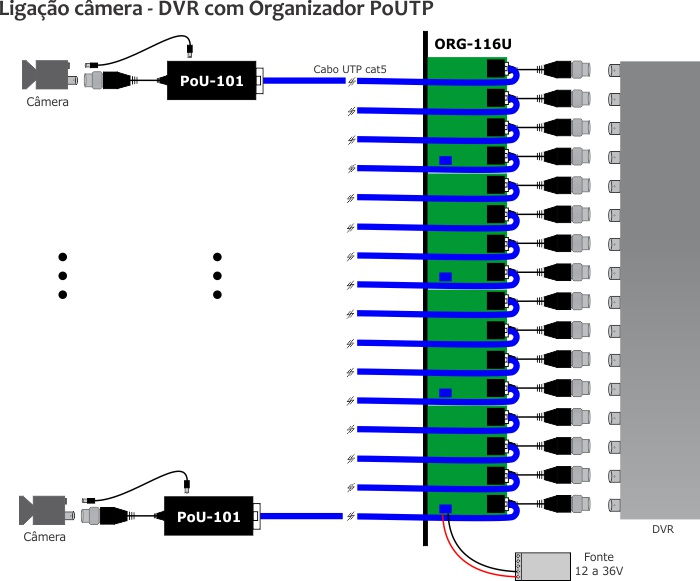

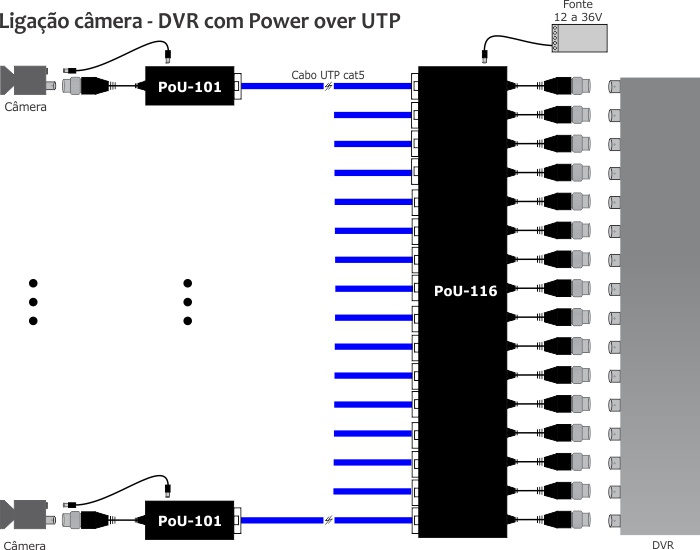

Ligação POU-116
Ligação POU-116

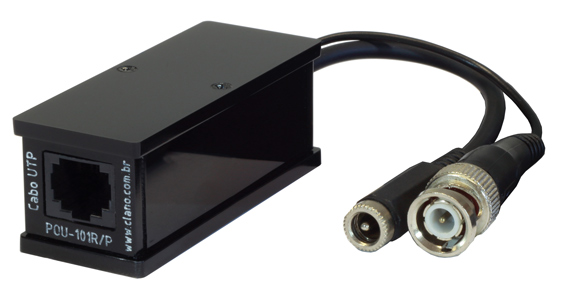

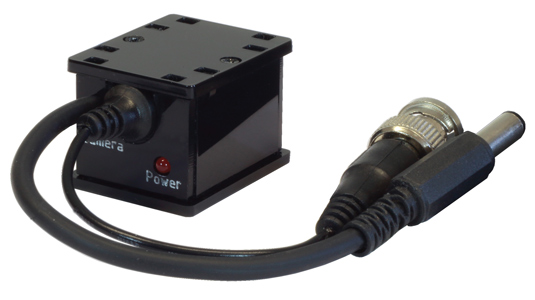

  POU-101T POU-101R POU-101T/P POU-101R/P
Tipo de cabo UTP cat 5 ou superior
Conexão RJ45 e Rabicho BNC
Corrente máxima do equipamento 1A
Distância câmera Analógica 400 metros

Distância câmera HDCVI 720p (Intelbras)

300 metros

Distância câmera HDTVI 720p (Tecvoz)

200 metros 150 metros
Distância câmera AHD 720p (LuxVision/Ivio/Giga) 300 metros
Corrente de descarga (8/20us) - 20A
Tensão limite de saída - < 20V
Tempo de reação da proteção - < 1ns
Resposta em frequência 0 a 8MHz
Atenuação na conexão 0,5dB (típico)
Impedância Coaxial: 75 Ohms / UTP: 100 Ohms
Temperatura de armazenamento -30ºC a +70ºC
Temperatura de operação -10ºC a +50ºC
Dimensões (LxCxA) 82 x 26 x 26 mm 36 x 28 x 25 mm 82 x 26 x 26 mm 36 x 28 x 25 mm
Peso 55g 35g 45g 55g
