Injetor Power Over Ethernet

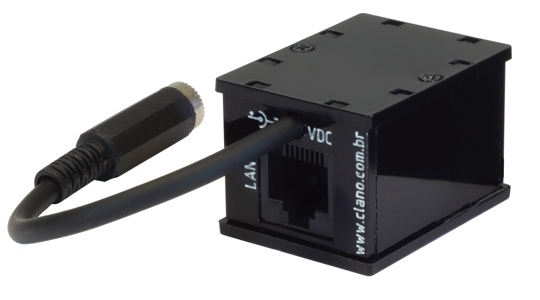

Injetor de 1 canal - POE-101




Energiza equipamentos ligados a Ethernet que seguem a norma IEEE 802.3af, enviando dados e alimentação em um único cabo CAT5/6 a uma distância de até 100m.





- Entrada LAN e saída POE de 25W

- Segue norma IEEE 802.3af

- Usa fonte externa de 48 Vdc

- Led de alimentação

- Gabinete compacto

- Permite uso de spliter POE-101S

- Tem versão com proteção


  • Descrição

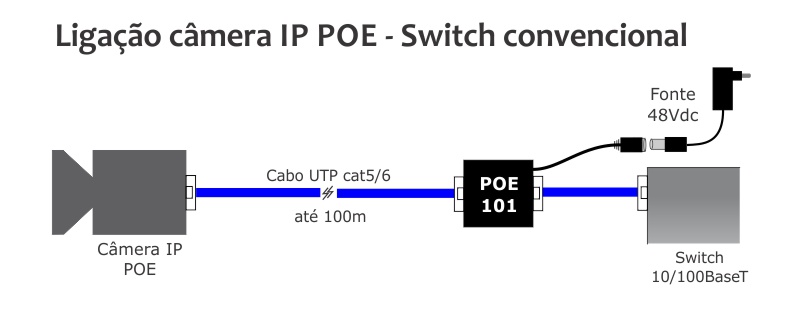

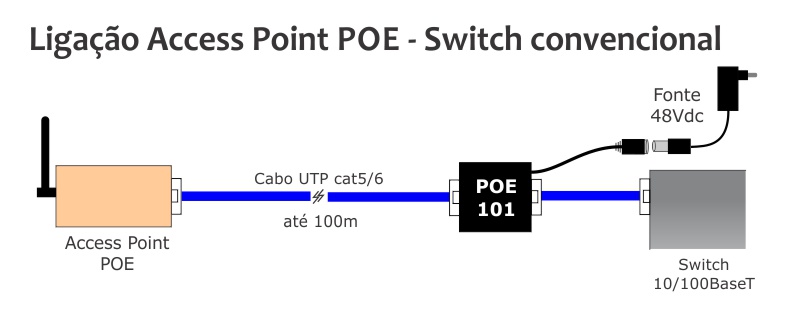

  • Ligações
  • Especificações Técnicas
  • Documentos
Possui uma entrada LAN para Ethernet 10BaseT/100BaseTX e saída POE ‘pass-thru’ IEEE802.3af com Rj45 fêmea
Envia a alimentação de uma fonte externa, possibilitando o uso de equipamentos de diferentes potências e facilitando a manutenção
Facilita a instalação, utilizando conectores de qualidade e de fácil manuseio
Pode utilizar cabeamento de rede já lançado
Funciona com fontes de 48Volts
Potência máxima por equipamento POE 25W
Led para indicação da presença de energia
Gabinete compacto que facilita a instalação em locais de difícil acesso

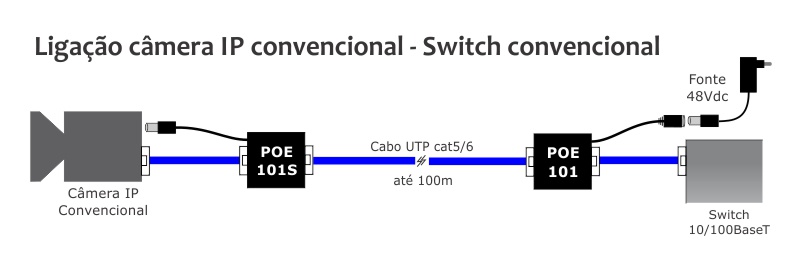

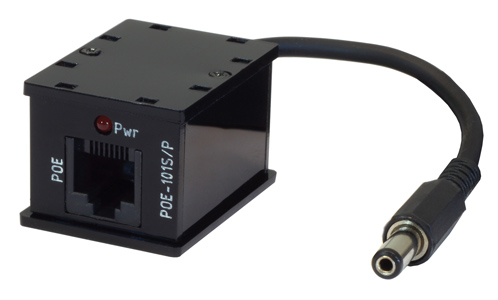

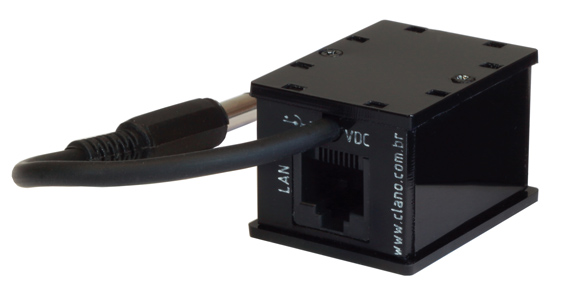

Pode ser usado com o spliter POE-101S, possibilitando o uso de POE em equipamento que não estejam preparados para a IEEE 802.3

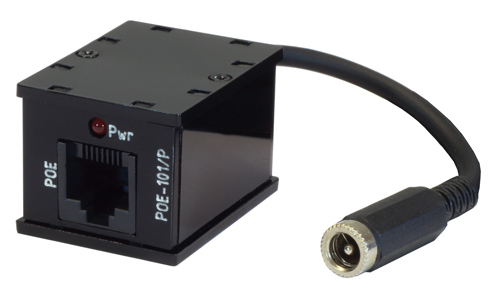

Versão com proteção para surtos extra, para instalações com alto índice de descargas atmosféricas
Desenvolvido e fabricado no Brasil, para as necessidades de nossas instalações
Garantia Ilimitada*
(* contra defeitos de fabricação, sem frete)
  POE-101 POE-101S POE-101/P POE-101S/P
Tipo de cabo UTP cat 5 ou superior
Conexão

RJ45 e P4 fêmea

RJ45 e P4 macho RJ45 e P4 fêmea RJ45 e P4 macho
Potência máxima do equipamento 25W
Distância máxima 100 metros
Proteção de surto (8/20us) - 4x 20A
Tensão limite de saída - < 20V
Tempo de reação da proteção - < 1ns
Resposta em frequência 150MHz
Atenuação na conexão 0,5dB (típico)
Impedância 100 Ohms
Temperatura de armazenamento -30ºC a +70ºC
Temperatura de operação -10ºC a +50ºC
Alimentação 44 a 52 Vdc
Dimensões (LxCxA) 42 x 32 x 28 mm
Peso 10g 12g
