Conversor de Vídeo Ativo

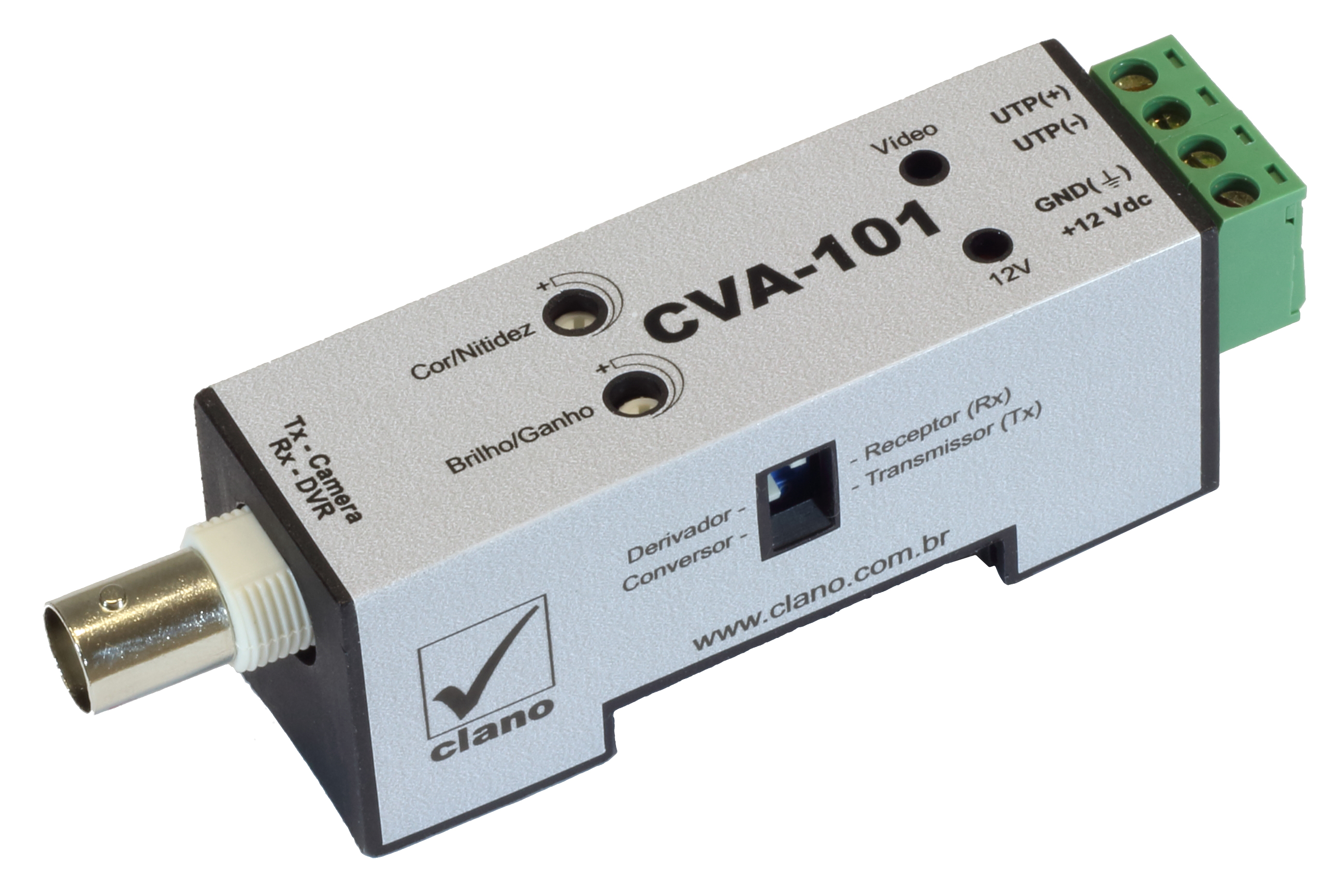

Balun Ativo - CVA-101




Converte, amplifica e equaliza o sinal de vídeo das câmeras de segurança para serem usadas com cabos UTP de até 1800metros. Pode ser usado para transmitir ou para receber o sinal de vídeo. Possui Leds indicadores de alimentação e sinal de vídeo. Seu gabinete segue ao padrão DIN, facilitando e padronizando a instalação.





- Distância de até 1800m

- Pode ser transmissor ou receptor

- Pode derivar o sinal

- Padrão de fixação DIN

- Controles de Nitidez e Brilho

- Leds para indicação de 12V e vídeo

Linha de conversores ativos CVA-101 - Balun Ativo

  • Descrição
  • Ligações
  • Especificações Técnicas
  • Embalagem
Converte o sinal de vídeo para ser usado em cabos UTP com até 1800metros

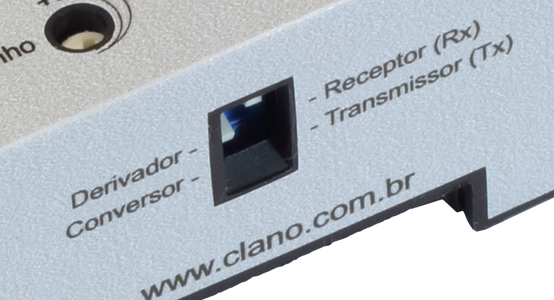

Pode ser usado como transmissor (ligado a câmera) ou receptor (ligado ao DVR)
Reduz o custo de instalação, possibilitando o uso de até 4 câmeras por cabo UTP
Pode utilizar cabeamento de rede já lançado
Pode dividir o sinal de vídeo de uma câmera para até 32 DVRs ou monitores.
Pode transmitir sinais a longas distâncias em configuração de estrela.
Possui excelente relação sinal ruído, para evitar interferências externas
Segue ao padrão DIN de fixação, com sistema de trilhos de rápido engate. Pode ser usado em quadros ou trilhos para disjuntores, facilmente encontrados no mercado

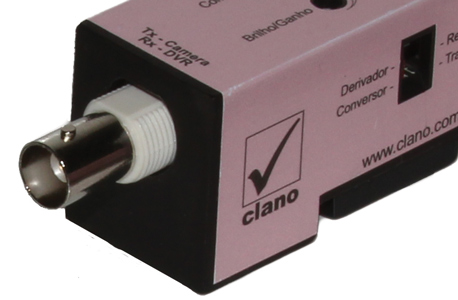

Usa conector BNC com flash de ouro para conexão do cabo coaxial e bornes removíveis para alimentação e cabo UTP, evitando problemas de mau contato e facilitando a instalação e substituição das peças

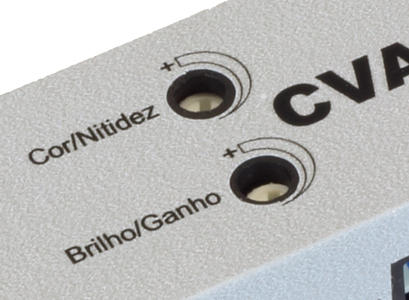

Tem controles independentes para ajuste de Cor/Nitidez e Ganho/Brilho, possibilitando o ajuste ideal para cada tipo de equipamento e comprimento de cabo

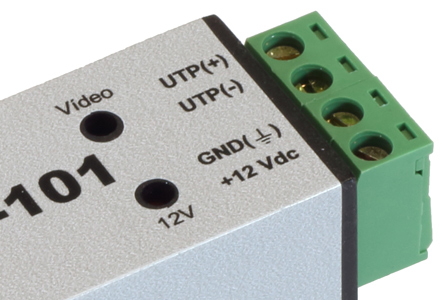

Usa Leds para mostrar a presença do sinal de vídeo e da tensão de alimentação, facilitando a identificação de problemas nas instalações ou equipamentos
Tem versão com proteção extra contra surtos (CVA-101/P), para instalações onde exista uma incidência maior de descargas atmosféricas.
Tem versão com isolação magnética do cabo UTP (CVA-101/I ou CVA-101/PI), para evitar as interferências geradas pela corrente de aterramento (loop de terra) e proteger os equipamentos conectados
Tem baixo consumo de corrente
Desenvolvido e fabricado no Brasil, para as necessidades de nossas instalações
Garantia de 3 anos*
(* contra defeitos de fabricação, sem frete)

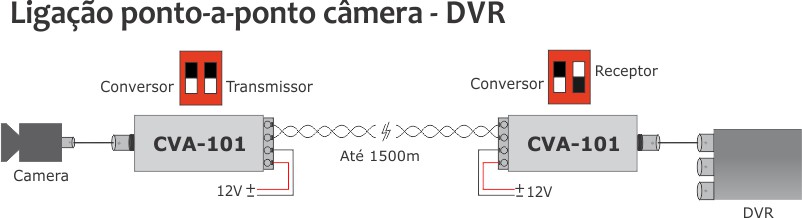

Ligação ponto a ponto camera DVR

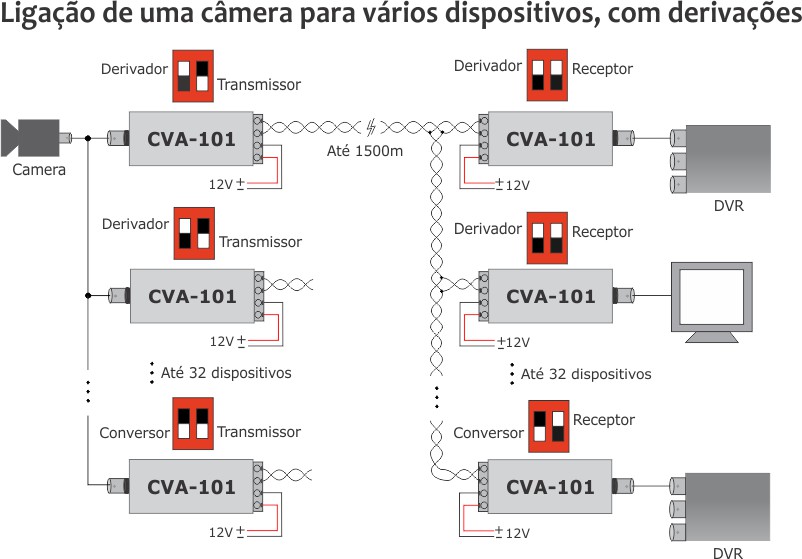

Ligação de uma câmera para vários dispositivos, com derivações

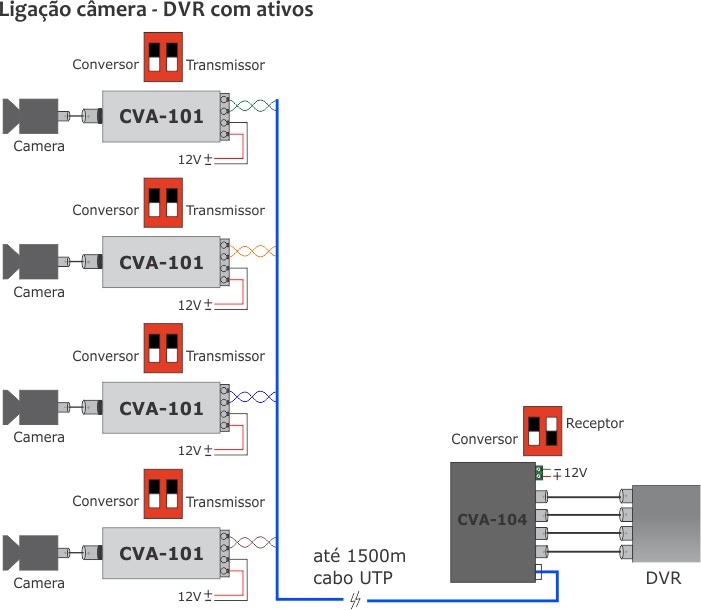

Ligação câmera DVR com passivo e ativo
Ligação camera DVR com passivo ativo
Ligação de uma camera a um DVR com passivos e derivações ativas
Ligação câmera - DVR com ativos e passivo de 4 canais
Ligação camera DVR com conversores de 1, 4 e 16 canais
Ligação camera DVR com conversores ativos e passivos de 1, 4 e 16 canais

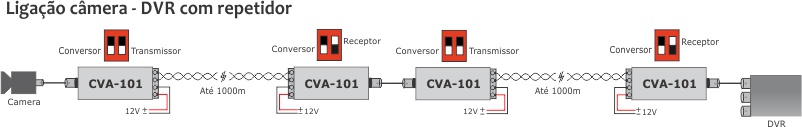

Ligação com repetidor para UTP

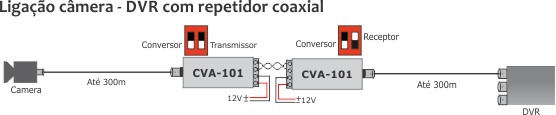

Ligação com repetidor para cabo coaxial



CVA-101 CVA-101/P CVA-101/I CVA-101/PI

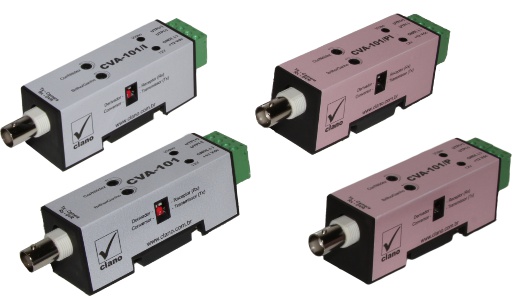

Fotos

Distância Monitor: 1800m / DVR: 1500m Monitor: 1500m / DVR: 1000m
Distancia com
CVP-101
Monitor: 1200m / DVR: 800m Monitor: 1200m / DVR: 800m
Tipo de cabo UTP categoria 5 ou superior
Conexão Coaxial: BNC / UTP e Alimentação: Borne removível
Alimentação 12V ± 5%
Proteção de surto no Sinal ** 1A 20A 1A 20A
Proteção de surto na Alimentação ** 1A 35A 1A 35A
Imunidade a ruído 70db 80dB
Ajuste Ganho/Brilho 3dB
Ajuste Cor/Nitidez 18dB
Resposta em freqüência 0 a 12MHz
Atenuação na conexão 0,5dB (típico)
Impedância Coaxial: 75 Ohms / UTP: 100 Ohms
Temperatura de Armazenamento -30°C a +70°C
Temperatura de Operação -10°C a +50°C
Dimensões
(L x C x A)
104 x 26 x 30 mm
Peso 43g 46g 49g 52g

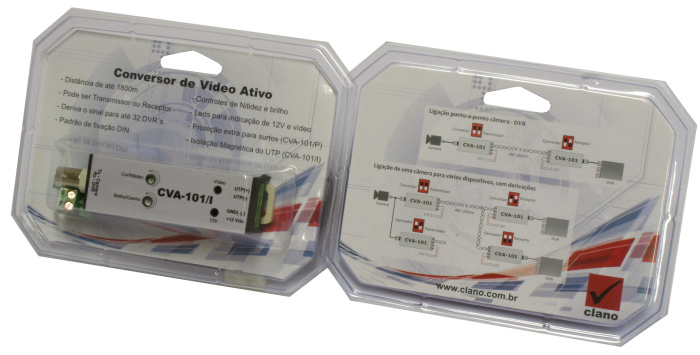

Embalagem CVA-101
